ROTALIGN touch

Přílohy ke stažení:

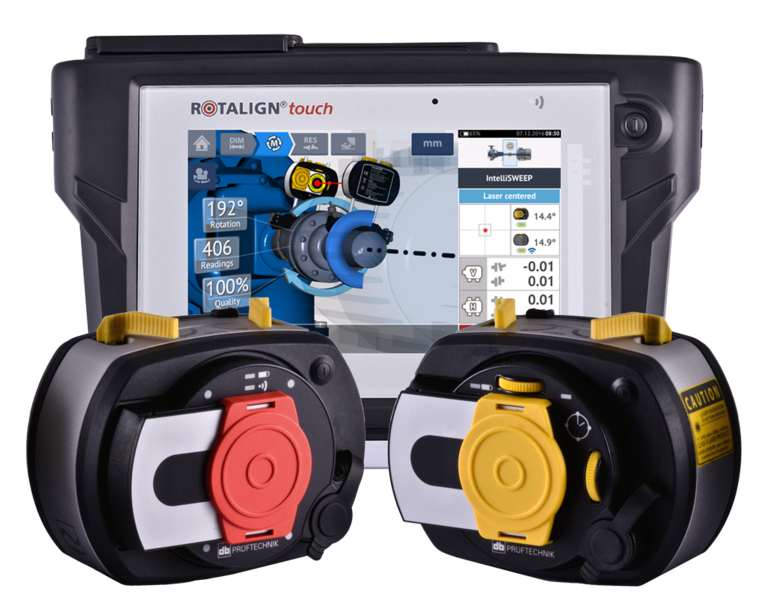

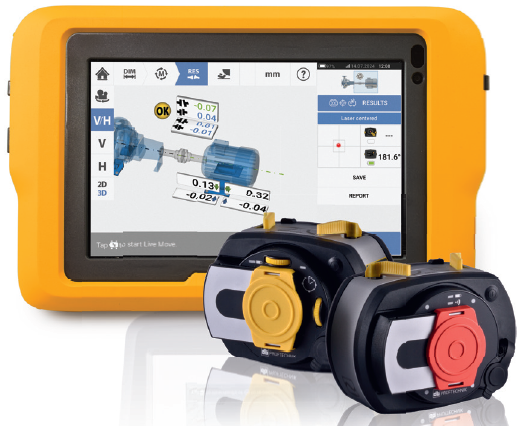

ROTALIGN touch je nejnovější laserový systém pro ustavování rotačních strojů od firmy PRÜFTECHNIK - největšího světového výrobce a vynálezce laserového ustavování. Je to první laserový systém pro ustavování na světě, který může být vybaven on-line konektivitou a přenosem dat prostřednictvím cloudu. ROTALIGN touch je plně připraven pro budoucí aplikace v éře Průmyslu 4.0. Tento systém znovu potvrzuje vedoucí postavení společnosti PRÜFTECHNIK a její technologickou vyspělost.
Méně práce, větší přesnost, automatická eliminace negativních vlivů a chyb a snadná obsluha. Co víc si může technik přát?



Best Solution Award Winner 2016

Finalista INDUSTRIEPREIS 2017

ROTALIGN touch je inteligentní systém, který disponuje následujícími unikátními schopnostmi:

a) extrémně odolný dotykový 3D displej s tvrzeným sklem (možnost ovládat i v rukavicích);

b) zabudovaný bezdrátový přenos dat (Bluetooth);

c) široký výběr měřících režimů pro všechny typy rotačních strojů:

- iSWEEP = měření během plynulého otáčení hřídelů s automatickou eliminací lidské chyby i negativních vlivů jako jsou mrtvý chod (překmit) spojky nebo vibrace přenášené na ustavovaný stroj z okolí. Získejte data prostým plynulým otáčením hřídelí a o nic se nestarejte - jednodušší už to být nemůže.

- Multipoint = ideální režim pro ustavování strojů s kluznými ložisky nebo obtížně otočnými hřídeli. Měřit lze v libovolných polohách.

- vertiSWEEP = měření během plynulého otáčení hřídelů u vertikálních strojů

- Statický = ustavování strojů s vertikální osou rotace

- iPASS = ustavování nesespojkovaných strojů, jejichž hřídele nelze natáčet do přesně definovaných poloh

- iPOINT = ustavování nesespojkovaných strojů, jejichž hřídele lze natáčet do požadovaných poloh

- dva režimy měření strojů s kardanovým hřídelem bez nutnosti jeho demontáže

d) bezkonkurenčně vysoká přesnost a opakovatelnost měření;

e) volba mezi více typy spojek (např. krátká pružná, tuhá, vložená hřídel, kardan), aby ustavování bylo co nejjednodušší, nejrychlejší a nejpřesnější;

f) úplná tabulka výsledků měření s možností zprůměrování výsledků z více měření;

g) LIVE TREND modul pro měření změny vzájemné polohy strojů (např. z důvodu jejich teplotního růstu) a tím zjištění přesných cílových hodnot pro ustavování za studena;

h) možnost nastavení uživatelem definovaných tolerancí pro vyhodnocení ustavení strojů;

i) možnost zadání cílových hodnot ustavení na spojce nebo teplotního růstu na patkách stroje;

j) LIVE kvality filtr pro zjištění kvality měření a v případě problému také jeho příčiny;

k) možnost sledovat vertikální a horizontální pohyb strojem současně a s komponenty v libovolné úhlové pozici natočení hřídelů;

l) ustavování soustrojí až 14 strojů;

m) dynamicky rozšiřitelný neomezený rozsah detektoru. Ani při velké nesouososti nebo u dlouhých vložených hřídelí není potřeba stroje nahrubo předrovnávat;

n) vysílač a senzor mají nejmodernější vestavěné Li-Po nabíjecí baterie s velkou výdrží a bez paměťového efektu;

o) měření celkem v 7 osách pro maximálně přesné zjištění vzájemné polohy strojů a jejich co nejsnadnější ustavení;

p) možnost měření celkové úrovně vibrací;

q) přístroj komunikuje s uživatelem v českém jazyce;

r) zabudovaný fotoaparát a LED světlo (volitelně);

s) zabudovaná mobilní konektivita Wi-Fi a RFID (volitelně);

t) PC SW Alignment Reliability Center s volným cloudovým úložištěm dat (volitelně);



VIDEO o odolnosti přístroje ROTALIGN touch můžete shlédnout zde.

Použití přístroje ROTALIGN touch

  • ustavování horizontálních, vertikálních i přírubových strojů
  • ustavování soustrojí až 14 strojů
  • měření změny vzájemné polohy strojů
  • kontrola volné patky
  • ustavování strojů s vloženou hřídelí
  • ustavování strojů s kardanovou hřídelí
  • ustavování strojů s nespojenými hřídeli
  • ustavování strojů s kluznými ložisky
  • ustavování strojů s teplotním růstem
  • bezdrátový přenos dat
  • RF ID identifikace stroje včetně přenosu dat

Maximální výhody systému ROTALIGN touch

  • integrované Wi-Fi a RFID
  • integrovaný fotoaparát a LED světlo
  • komunikace s PC SW Alignment Reliability Center, přenos dat v reálném čase, pokud je potřeba
  • unikátní měření v sedmi osách
  • přístroj pro drsné provozní podmínky - odolný proti stříkající vodě, prachu, krytí IP 65
  • max. vzdálenost senzorů 10 m
  • měření vibrací přenášených na ustavovaný stroj během ustavování z okolního prostředí
  • výběr z mnoha režimů měření – intelliSWEEP (inteligentní režim plynulého otáčení hřídelí), Statický (otáčení po 90° nebo 45°), Multipoint (5 poloh v jakémkoliv úhlu), intelliPASS and intelli POINT (ustavování nesespojkovaných strojů)
  • LIVE TREND modul pro měření změny vzájemné polohy strojů (např. za studena vs za tepla)
  • integrovaný bezdrátový přenos dat
  • ustavování soustrojí až 14 strojů
  • LIVE kvality filtr vyhodnocující možné nepříznivé vlivy působící při ustavování
  • Li-ion nabíjecí baterie vyhodnocovací jednotky a Li-Po nabíjecí baterie laserového vysílače a senzoru
  • automatická indikace kvality ustavení
  • funkce horizontální a vertikální posuv on-line současně
  • dynamické rozšíření detektoru při velké nesouososti (odpadá nutnost hrubého ustavení)
  • eliminace jakéhokoliv mrtvého chodu spojky
  • automatické nastavování průměrování podle aktuálních podmínek měření
  • funkce volné patky
  • funkce statických patek
  • vysoce přesné vestavěné MEM inklinoměry s rozlišením 0,1°
  • tabulka výsledků pro kontrolu opakovatelnosti naměřených dat a možnost zprůměrování výsledků více měření
  • neomezená paměť
  • přehledný, barevný a podsvícený odolný dotykový displej komunikující v češtině
  • 2D a 3D zobrazení přímo v přístroji
  • automatická ochrana naměřených dat při přerušení napájení
  • ukládání protokolů v PDF na USB paměť
  • přehledné výsledky přesazení a korekčních hodnot patek s přesností 0,01 nebo 0,001 mm
  • tuhé kovové řetízkové držáky s dvěma tyčkami pro uchycení měřících komponent – nemůže dojít k natočení komponent jako např. na jedné tyčce

(UPOZORNĚNÍ: Některé z výše uvedeného vybavení je volitelné. Funkcionalita systému je průběžně rozšiřována o další funkce a aplikace. O aktuálním stavu Vás budeme rádi informovat, neváhejte nás kontaktovat.)
