Akcelerometry Prüftechnik

Standardní akcelerometry:

Typy VIB 6.10x, VIB 6.12x, VIB 6.13x, VIB 6.14x:

• Tandem-piezo snímače
• Current line drive (CLD) zesílení signálu
• možnosti instalace: lepení, závit, magnet
• krytí až IP68
• měří zrychlení vibrací, rázové pulzy (stav valivých ložisek), kavitaci
• volitelně i v EX provedení

Hlavní technické údaje:

Parametry                                  Standard                           Low-speed
Frekvenční rozsah (±3dB)             1 Hz ... 20 kHz                   0.3Hz ... 10 kHz
Lineární rozsah (±10%)                 961 ms-²                            450 ms-²
Citlivost                                       1µA/ms-²                            5.35µA/ms-²
Rezonanční frekvence                   36 kHz                              17 kHz

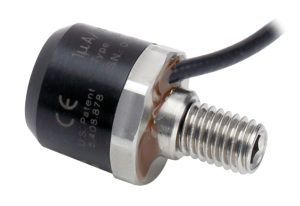

Mini akcelerometry:

Typy VIB 6.202, VIB 6.203:

• malé rozměry
• Tandem-piezo snímače
• Current line drive (CLD) zesílení signálu
• možnosti instalace: lepení, závit, magnet
• měří zrychlení vibrací, rázové pulzy (stav valivých ložisek), kavitaci
• volitelně i v EX provedení

Hlavní technické údaje:

Frekvenční rozsah (±3dB)               2 Hz ... 20 kHz
Lineární rozsah (±10%)                  961 ms-²
Citlivost                                        1µA/ms-²
Rezonanční frekvence                    30 kHz

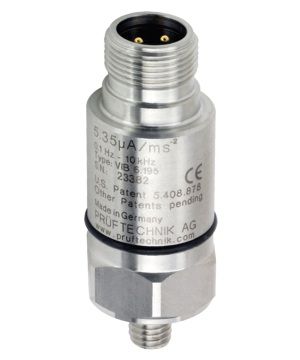

Akcelerometry pro pomaluběžné stroje:

Typy VIB 6.172, VIB 6.195:

• pro nízké otáčky: od 6 ot/min (=0.1 Hz)
• ICP napěťový výstup (VIB 6.172) nebo Current line drive zesílení signálu (VIB 6.195)
• možnosti instalace: lepení, závit, magnet(VIB 3.423)
• ICP snímač volitelně i v EX provedení

Hlavní technické údaje:

Parametry                                      VIB 6.172                          VIB 6.195
Frekvenční rozsah (±3dB)                 0.1 Hz ... 10 kHz               0.1 Hz ... 10 kHz
Lineární rozsah                                < 70 g (r.m.s.) (±1%)         450 m/s-² (±10%)
Citlivost                                          100 mV/g                          5.35 µA/ms-²
Rezonanční frekvence                      17 kHz                             17 kHz

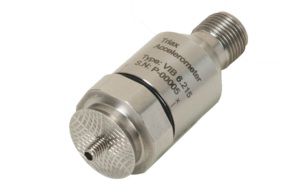

Triaxiální akcelerometry:

Typy VIB 6.215, VIB 6.216 (pro on-line systémy):

• současné měření vibrací v osách X, Y a Z
• gravitační zrychlení a zrychlení vibrací
• MEMS a Tandem-Piezo měřící elementy
• instalace lepením
• ICP napěťový výstup
• pouze pro on-line systém VIBGUARD

Hlavní technické údaje:

Parametry                                        VIB 6.215                          VIB 6.216
Frekvenční rozsah (±3dB)                   X,Y: 0 Hz ... 1 kHz             X,Y: 0 Hz ... 1 kHz
                                                        Z: 1 Hz ... 10 kHz              Z: 0.1 Hz ... 10 kHz
Měřící rozsah (0-p)                             X,Y: 19.6 m/s2                  Z: 400 m/s2

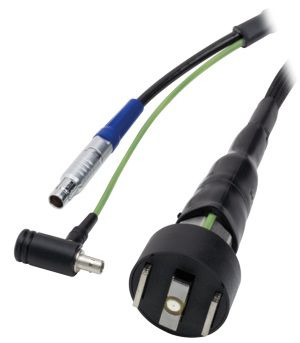

Typ VIB 6.655 (pro off-line přístroje):

• současné měření vibrací v osách X, Y a Z
• možnosti instalace: závit, magnet
• ICP napěťový výstup
• pouze pro přístroje VIBXPERT I a VIBXPERT II

Hlavní technické údaje:

Frekvenční rozsah (±3dB)                    0.6 Hz ... 10 kHz
Lineární rozsah (±10%)                       50g (peak)
Citlivost                                             100 mV/g

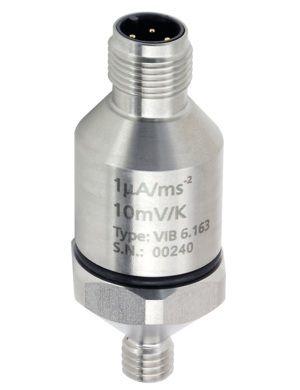

Kombinované akcelerometry:

Typ VIB 6.163 (pro on-line systémy):

• měření vibrací, stavu valivých ložisek a teploty jedním snímačem
• možnosti instalace: závit
• Tandem-piezo měřící element
• Current line drive (CLD) zesílení signálu


Hlavní technické údaje:

Frekvenční rozsah (±3dB)                       0,8 Hz ... 20 kHz
Citlivost                                                1 µA/ms-²
Rezonanční frekvence                            32 kHz
Lineární rozsah (±10%)                          961 m/s²
Rozsah měření teploty                           -20°C  ... +100°C
