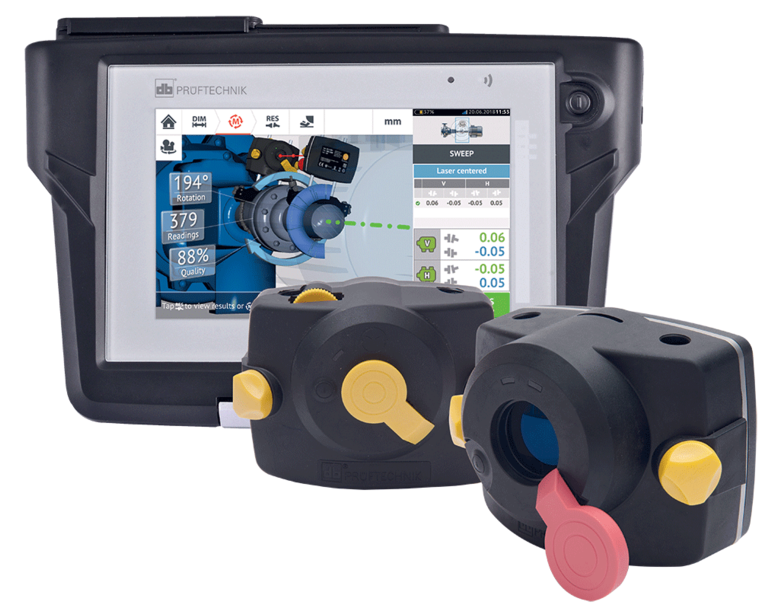

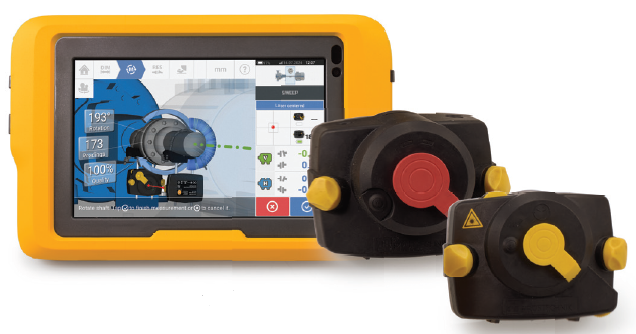

OPTALIGN touch
Nová generace OPTALIGN = Nová úroveň ustavování
OPTALIGN touch je nadstandardně dobře vybavený přístroj pro přesné ustavování všech typů rotačních strojů, se kterým bez problémů zvládnete běžné i obtížné aplikace. Přístroj vyniká všestranností, přesností, uživatelskou vstřícností a odolností.
Přístroje řady OPTALIGN jsou etalonem ustavování již od 80-tých let. OPTALIGN touch je výkonný pomocník plný praktických funkcí a unikátních patentovaných řešení pro nejsnadnější a nejrychlejší ustavování.
"Mladší" bratr špičkového laseru ROTALIGN touch se v mnohém blíží svému většímu sourozenci. Pro oba tyto přístroje platí výstižné "Často kopírován - přesto nedostižen".
Použití přístroje OPTALIGN touch
- ustavování horizontálních, vertikálních i přírubových strojů
- neomezená velikost detektoru - bezproblémové ustavení i velmi neustavených strojů
- ustavování soustrojí 3 strojů
- kontrola volné patky
- funkce libovolných statických patek (při omezené možnosti pohybu strojem)
- ustavování strojů s krátkou pružnou spojkou, vloženou hřídelí, tuhou spojkou, kardanem i nesespojkovaných strojů
- ustavování strojů s valivými i kluznými ložisky
- ustavování strojů s teplotním růstem (na spojce i na patkách)
- kalkulátor teplotního růstu
- výběr z mnoha typů tolerancí
- kvalita naměřených dat zobrazovaná během měření
- možnost analýzy dat a maximalizace kvality obtížných měření
- zobrazení výsledků v mnoha různých formátech
- možnost zprůměrovat více měření
- 2D a 3D grafické zobrazení
- sledování korekčních pohybů strojem on-line (Live Move) současně ve vertikálním i horizontálním směru s laserem a senzorem v jakékoliv úhlové pozici
- integrované RFID a WiFi
- nabíjecí baterie
- uživatelské rozhraní v českém jazyce
- ARC software do PC pro sdílení / zálohování dat a tvorbu profesionálních protokolů
VIDEO o odolnosti přístroje touch můžete shlédnout zde.
Přílohy ke stažení:
OPTALIGN touch řeší:
ustavování strojůSouvisející produkty:
Maximální výhody systému
- přístroj pro drsné provozní podmínky - odolný proti stříkající vodě a prachu
- ustavování horizontálních, vertikálních i přírubových strojů včetně editovatelnosti tvaru příruby a uspořádání šroubů příruby
- ustavování soustrojí 3 strojů
- max. vzdálenost senzorů 10 m
- výběr ze čtyř režimů měření – Sweep (plynulé otáčení hřídelí), Multipoint (libovolné polohy), Statický (otáčení po 90° nebo 45°), Pass (míjení pro nespojené hřídele)
- výběr z pěti typů spojek (krátká pružná, vložená hřídel, tuhá, kardan, bez spojky)
- teplotní růst stroje ve formě cílových hodnot na spojce a teplotního růstu na patkách
- integrovaný bezdrátový přenos dat s dosahem až 30 metrů (a kabel jako záloha)
- Li-ion nabíjecí baterie
- automatická indikace kvality ustavení
- funkce horizontální a vertikální posuv on-line současně s laserem a senzorem v jakékoliv úhlové pozici
- rozšíření detektoru při velké nesouososti (odpadá nutnost hrubého ustavení)
- eliminace mrtvého chodu spojky do 5°
- funkce volné patky
- funkce libovolných statických patek (pro případ omezené možnosti pohybu strojem)
- vestavěný elektronický inklinoměr
- tabulka výsledků pro kontrolu opakovatelnosti naměřených dat s možností zprůměrovat více měření
- uživatelem definovatelné tolerance ustavení (symetrické i asymetrické tolerance)
- přehledný, barevný, velmi kvalitní a odolný dotykový displej
- uživatelské rozhraní v českém jazyce
- automatická ochrana naměřených dat při přerušení napájení
- neomezená paměť
- 2D a 3D zobrazení přímo v přístroji
- ukládání editovatelných protokolů v PDF na USB paměť
- jeden senzor s dvěma dvouosými detektory (výdrž baterie min. 10 hodin nepřetržitého provozu vč. Bluetooth)
- laser s jedním paprskem pro snadné seřízení (výdrž baterie 180 hodin nepřetržitého provozu)
- přehledné výsledky přesazení a korekčních hodnot patek s přesností 0,01 nebo 0,001 mm
-
tuhé kovové řetízkové držáky s dvěma tyčkami pro uchycení měřících komponent – nemůže dojít k natočení komponent jako např. na jedné tyčce
